壁掛式安裝
功能特點
計量箱符合國標GB/T 17215.321-2008；
適用于單相或三相電網的多用戶電能管理領域；
最多可以計量12路三相，或者36路單相回路的電能；
支持多路單相和三相混合安裝使用（不能超過輸出總路數）；
具有計量型、預付費型二類計量箱；
具有防竊電功能、系統抄表功能、各戶號用電量查詢功能；
直接輸入型計量箱，最大輸入電流3×200A（或250A）；
采用2排紅色LED分頁輪顯方式；
預付費型計量箱，另具有預付費控制、系統時控、系統強控功能，和系統余額查詢功能；
采用現場總線通訊技術（RS485接口/MODBUS協議），與費控系統進行遠程通訊；
計量箱采用壁掛式安裝，具有集中安裝、集中管理、互不干擾等優勢；
機械特性
機械特性 | REM401 | REM402 | REM403 |
外形尺寸（長×寬×高） | 350mm×460mm×145mm | 520mm×460mm×145mm | 695mm×460mm×145mm |
接線能力（柔性電纜） | 電壓進線電纜（截面長方形）為25mm×9mm，電壓出線電纜（截面圓形）為25mm2 | ||
安裝方式 | 壁掛，使用4個M8的螺絲固定 | ||
電氣特性
型號 技術參數 | REM401 | REM402 | REM403 | |
電壓輸入 | 額定電壓 | 3×220/380V | ||
參比頻率 | 50Hz或60Hz | |||
功耗 | < 20VA | |||
電流輸入 | 輸入電流 | ≤3×200A | ≤3×250A | ≤3×250A |
輸出電流 | 10(60)A | |||
起動電流 | 4‰Ib | |||
測量性能 | 測量精度 | 有功電能1級、無功電能2級 | ||
脈沖 | 脈沖寬度 | 80ms±20ms | ||
脈沖常數 | 1600imp/kWh | |||
通信 | 接口 | RS485(通訊線需要屏蔽雙絞線) | ||
協議 | MODBUS-RTU | |||
環境 | 溫度 | 工作溫度：-20℃~+60℃，存儲溫度：-30℃~+70℃ | ||
濕度 | ≤95%RH不結露，無腐蝕性氣體場所 | |||
海拔 | ≤2500m | |||
型號 | 類型 | 用戶數 | 防竊電 | 系統 抄表 | 系統 費控 | 系統 時控 | 系統 強控 | 過載/惡性 跳閘 | 用電 查詢 | 系統余額查詢 |
REM401 | 計量型 | 4T或 12S | √ | √ | √ | |||||
預付費型 | 4TY或 12SY | √ | √ | √ | √ | √ | √ | √ | √ | |
REM402 | 計量型 | 8T或 24S | √ | √ | √ | |||||
預付費型 | 8T或 24SY | √ | √ | √ | √ | √ | √ | √ | √ | |
REM403 | 計量型 | 12T或 36S | √ | √ | √ | |||||
預付費型 | 12TY或 36SY | √ | √ | √ | √ | √ | √ | √ | √ |
產品尺寸

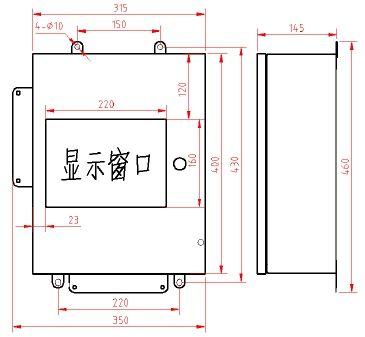

圖1 REM401尺寸圖

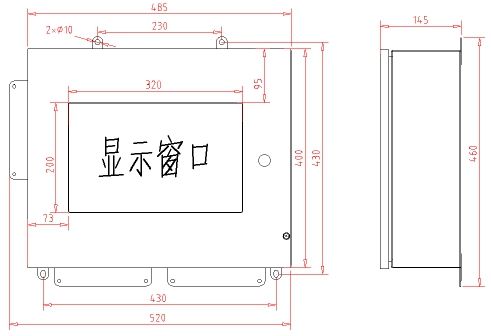

圖2 REM402 尺寸圖

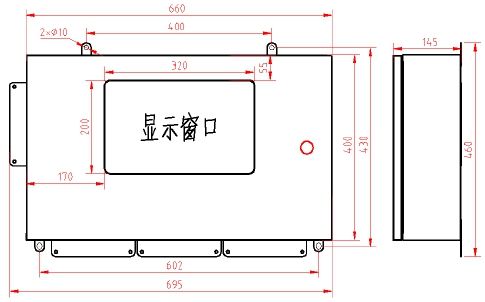

圖3 REM403尺寸圖
安裝與接線
多用戶計量箱垂直懸掛在懸掛處，并用四個 M8 螺釘擰緊固定。注意接地線與箱子之間接觸良好。

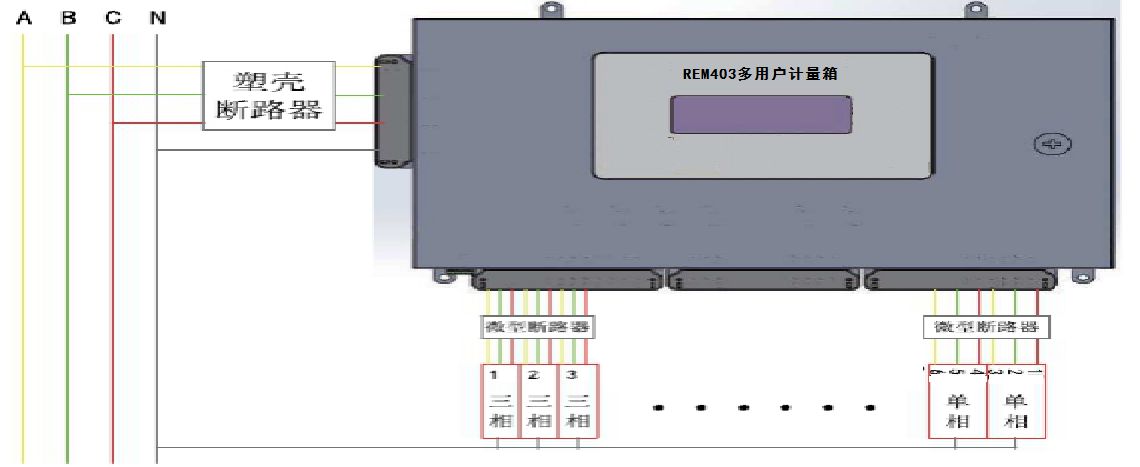

圖4 接線示意圖
圖5 側面端子接線
